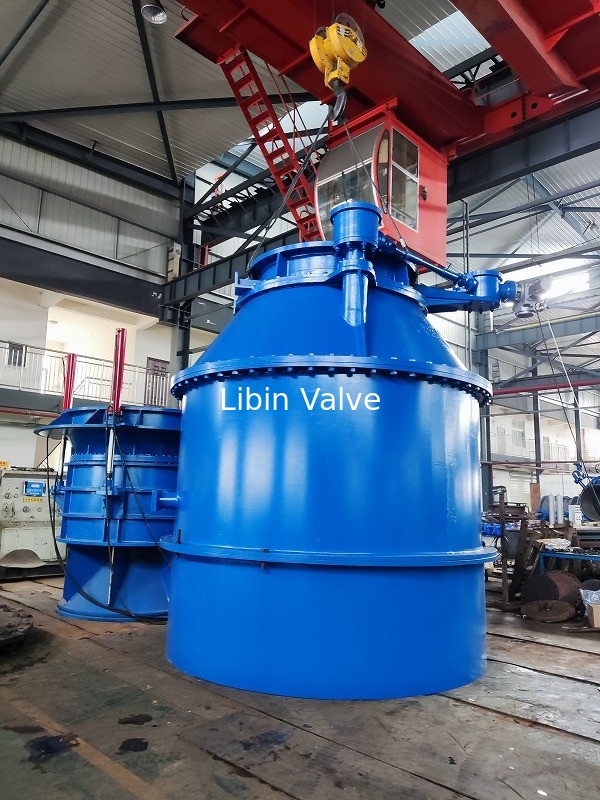

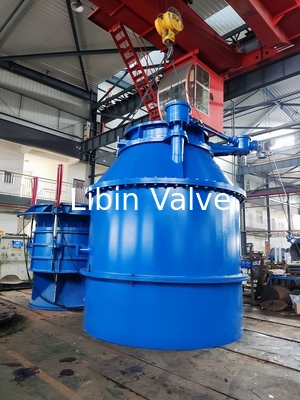

नरम लोहे का स्थिर शंकु वाल्व/टर्बाइन बाईपास वाल्व आकार DN100 - DN2400

स्थिर शंकु वाल्व, शंकु वाल्व, विनियमन वाल्व, प्रवाह नियंत्रण,

फिक्स्ड शंकु वाल्वों का उपयोग मुख्य रूप से बांधों, साफ पानी के जलाशयों, बांधों या भंडारण बेसिनों से प्रवाह को विनियमित करने के लिए किया जाता है। यह एक मुक्त डिस्चार्ज वाल्व भी है जो आमतौर पर टरबाइन बायपास वाल्व के रूप में उपयोग किया जाता है,जलाशय निकासी या ऊर्जा का निरंतर रूपांतरणखोखलेपन के कारण होने वाले किसी भी क्षति और कंपन और दोलन के कारण संरचना के लिए किसी भी जोखिम से बचना चाहिए।फिक्स्ड शंकु वाल्व में एक निश्चित शंकु होता है जिसमें समोच्चित पसलियों होती हैं जो अन्य फिक्स्ड शंकु डिजाइनों से जुड़ी कंपन समस्याओं को समाप्त करती हैं. प्रवाह को एक बाहरी स्टेनलेस स्टील गेट के आंदोलन द्वारा नियंत्रित किया जाता है जिसमें धातु से धातु के बीच एक टपकती-सटीक धातु होती है। बंद हो जाता है। वायुमंडल में डिस्चार्ज होने पर, यह एक स्टेनलेस स्टील गेट के माध्यम से संचालित होता है।जेट एक विस्तृत शंकु कोण में फैलता है और एक ठीक स्प्रे में टूट जाता हैयदि जेट को रोकना आवश्यक हो तो एक हुड लगाया जा सकता है जो प्रवाह को नियंत्रित करता है।

उत्पाद संरचना और विशेषता

फिक्स्ड शंकु वाल्व नलिकाओं, फिक्स्ड शंकु, आस्तीन ब्रेक, वाल्व सीट, और ड्राइव तंत्र और अन्य घटक भागों से बना है। फिक्स्ड शंकु नलिका और ब्लेड समर्थन और कनेक्शन के माध्यम से रेडियल.शंकु नोजल और कोई खुला दीवार अनुभाग की प्रतिधारण अवधि, खोल दीवार गेट की लंबाई के अक्षीय आंदोलन को बिना खुले अनुभाग के बदलकर गेट के बाहर घुड़सवार नोजल,समायोजन वाल्व के उद्घाटन की भूमिका निभाई. वाल्व आउटलेट को वास्तविक परिस्थितियों के अनुसार सेट किया जा सकता है, लिफाफा वाल्व आउटलेट प्रवाह पैटर्न को प्रतिबंधित कर सकता है। एक ड्राइव तंत्र द्वारा नियंत्रित विनियमन वाल्व।मध्यम और दो प्रकार के संरचनात्मक रूपों के लिए जिम्मेदार स्थिर शंकु डिस्चार्ज वाल्व. मध्यम पाइप पाइप के बीच में स्थापित, कम दबाव, प्रवाह नियंत्रण, आदि के तहत शुरू. मध्यम पाइप आम तौर पर लिफाफा में जोड़ा जाना चाहिए,तो cavitation क्षति से पाइप वाल्व के पीछे के अंत की रक्षा करने के लिए. पाइपलाइन के अंत में स्थापित डिस्चार्ज प्रकार, डिस्चार्जिंग और होल्डिंग दबाव, स्तर नियंत्रण आदि।

फिक्स्ड कोन वाल्व में नोजल, फिक्स्ड कोन, स्लीव ब्रेक, वाल्व सीट, एक्ट्यूएटर और अन्य घटक भाग होते हैं। नोजल और फिक्स्ड कोन को रेडियल ब्लेड द्वारा माना जाता है और जोड़ा जाता है।नोजल और शंकु के बीच ट्यूब दीवार के बिना एक खुला खंड बरकरार हैनोजल के बाहर आस्तीन ब्रेक स्थापित किया जाता है। आस्तीन ब्रेक को अक्षीय रूप से स्थानांतरित करके, ट्यूब की दीवार के बिना उद्घाटन अनुभाग की लंबाई को वाल्व के उद्घाटन को विनियमित करने के लिए बदला जा सकता है।फिक्स्ड शंकु वाल्व अच्छा साइलेंसिंग समारोह और विरोधी cavitation समारोह है.
